Solaranlagen kombiniert mit extensiven Begrünungen auf Flachdächer oder auf horizontalen Flächen sind in jeder Größe installierbar

Das Hydro Profi Line® Solar-Aufstellsystem ermöglicht eine einfache Montage von Solarpaneelen und ist für jede Solaranlage verwendbar. Das Solar-Aufstellsystem gewährleistet die erforderliche Standsicherheit an jedem Aufstellort. Das Hydro Profi Line® Extensivbegrünungssystem mit Wasseranstau sorgt für funktionelle, wassersparende und pflegeleichte Begrünungen.



Solaranlagen kombiniert mit extensiver Dachbegrünung auf Flachdächer oder auf Flächen mit einer Neigung von 0 bis 5 Grad inklusive Wasseranstau

Solaranlagen

Für die Montage von Photovoltaikanlagen produzieren wir Hydro Profi Line® Solar-Aufstellsysteme in Kombination mit Hydro Profi Line® Extensivbegrünungssystemen. Solaranlagen von jedem Hersteller können variabel auf das Ständersystem montiert werden. Die begrünten Hydro Profi Line® Extensivbegrünungssysteme sorgen für die nötige Belastung der Hydro Profi Line® Solar-Aufstellsysteme und gewährleisten die Standsicherheit der installierten Anlagen. Auch Luftwärmepumpen oder andere technische Bauteile können ergänzend auf das Hydro Profi Line® Solar-Aufstellsystem montiert werden.



Photovoltaikanlagen kombiniert mit Flachdachbegrünungen, horizontalen Bauwerksbegrünungen und Flächenbegrünungen, sowie Wüstenbegrünungen und Flächenbegrünungen ohne Erde sind bei geringstem Wasserbedarf für alle Begrünungen möglich.
Für die Begrünungen sind Wasserbecken mit einer möglichen Wasseranstauhöhe von mindestens 5 cm erforderlich. Die Becken können im Rahmen der Gebäudeabdichtung aus Bitumen oder aus EPDM Folien erstellt werden. Ebenso können Becken aus wasserdichtem Beton oder Metall auf jeder horizontalen Fläche aufgebaut werden.
In die Becken wird das Hydro Profi Line® Extensivbegrünungssystem flächig verlegt und das Hydro Profi Line® Solar-Aufstellsystem entsprechend der Solaranlagenplanung mit installiert. Abschließend wird auf das Hydro Profi Line® Extensivbegrünungssystem entsprechend der gewünschten Anwendung entweder die Extensivbegrünung gepflanzt oder der Kies aufgeschüttet.



Die Hydro Profi Line® Extensivbegrünungssysteme sind formstabil, leichtgewichtig und begehbar. Wir produzieren die Systeme aus verzinktem Stahlblech passend zu jedem Begrünungsvorhaben. Hydro Profi Line® Extensivbegrünungssysteme schützen vollflächig und dauerhaft die  Dachhaut. Hydro Profi Line® Solar-Aufstellsysteme sorgen für Standsicherheit und ermöglichen die einfache Montage von Solaranlagen und technischen Anlagen.

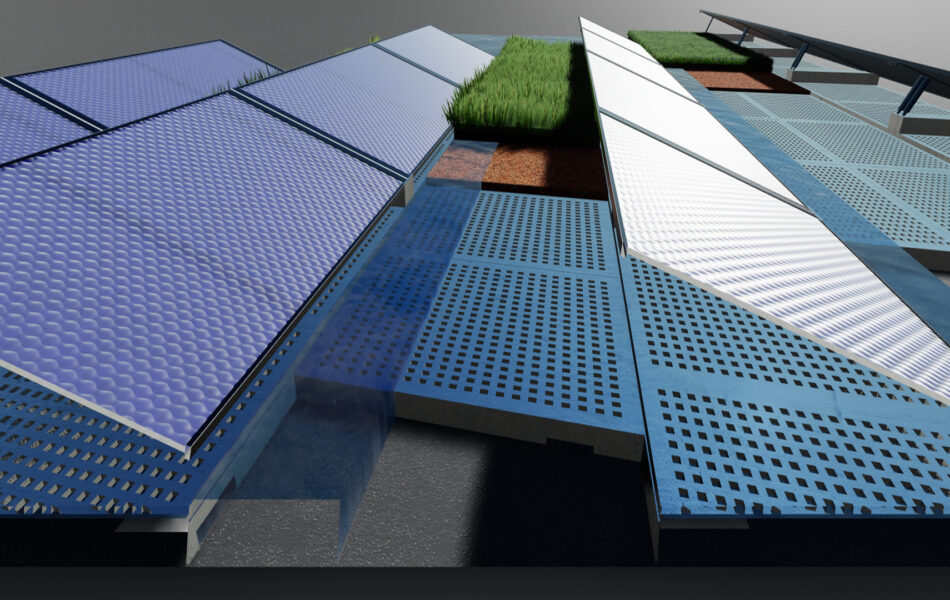

Solaranlagen / Photovoltaikanlagen kombiniert mit extensiven Begrünungen in Hydro Profi Line® Extensivbegrünungssystemen

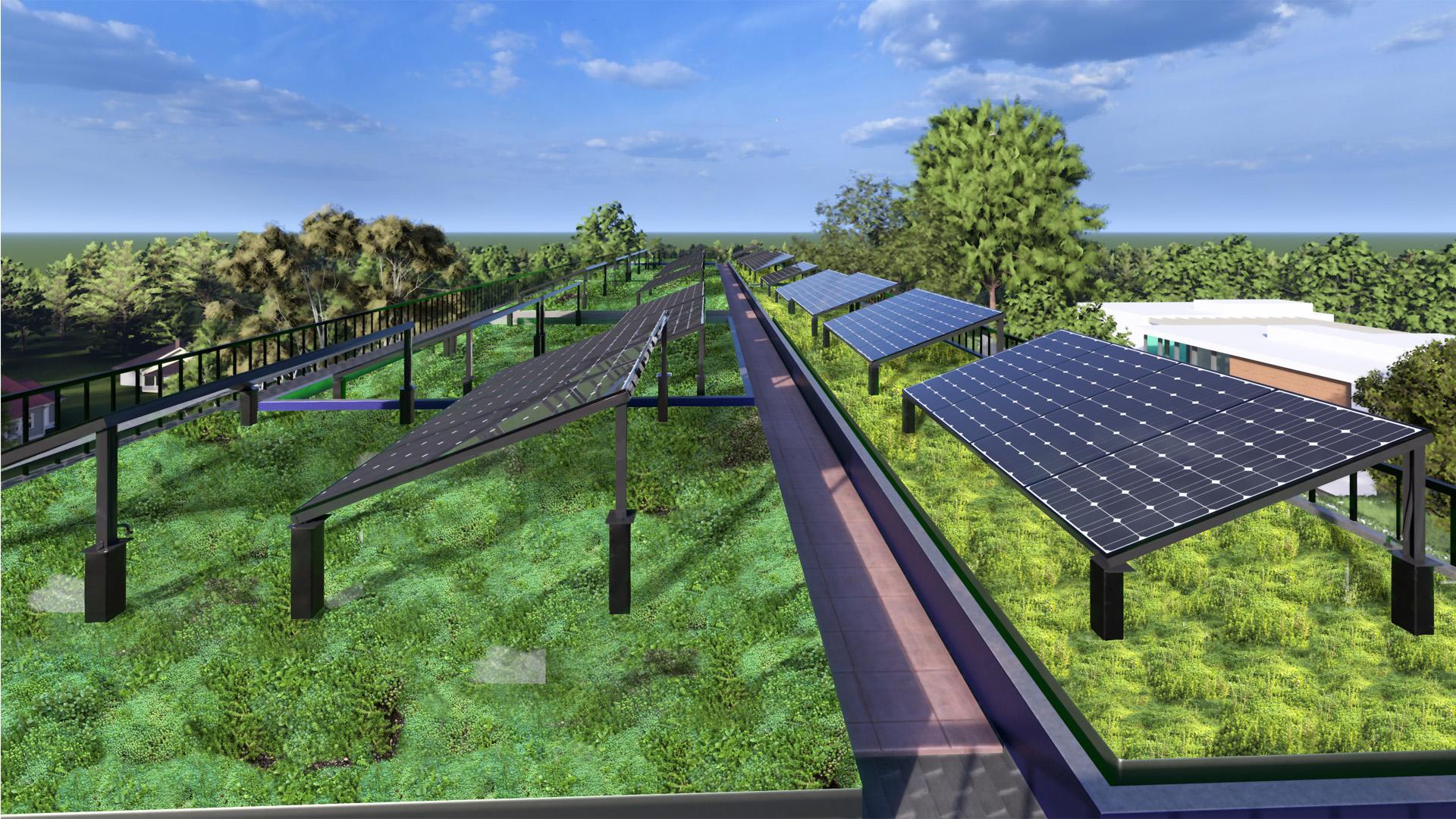

Solaranlagen und Gründächer in harmonischer, funktioneller Perfektion

Solaranlagen in Kombination mit Begrünungen auf dem Dach



Extensive Dachbegrünungen in Kombination mit Solaranlagen auf Dachflächen sind die perfekte Lösung für eine klimaneutrale Stromerzeugung ohne CO2 – Ausstoß. Zusätzlich bietet Wasseranstaufläche eine perfekte Dämmung der oberen Geschoßfläche. Für eine Begrünung unterhalb der Solarkollektoren eignen sich hervorragend Moossorten mit geringem Lichtbedarf. Moosflächen reduzieren zusätzlich den mittleren Abflussbeiwert, binden CO2 und gedeihen prächtig in Hydro Profi Line® Extensivbegrünungssystemen. Sämtliche Begrünungen können auch nach Jahren ohne aufwendige Pflanzarbeiten und ohne Kontakt mit der Dachhaut problemlos ausgetauscht werden.



Hydro Profi Line® Extensivbegrünungssysteme sorgen für perfekten, dauerhaften Schutz von Bauwerksabdichtungen. „Grün“ kombiniert mit „Technik“ bietet die wunderbare Symbiose als zusätzliche Maßnahme gegen den Klimawandel.

Flachdach oder horizontale Fläche mit Wasseranstau und einer Neigung von 0 Grad bis 5 Grad

Solaranlage und extensive Begrünung im Hydro Profi Line® Extensivbegrünungssystem. Aufbaudicke der extensiven Begrünung von 10 cm bis 30 cm. Mittlerer Abflussbeiwert entsprechend der gewählten Begrünungsform: 0,2 oder 0,3

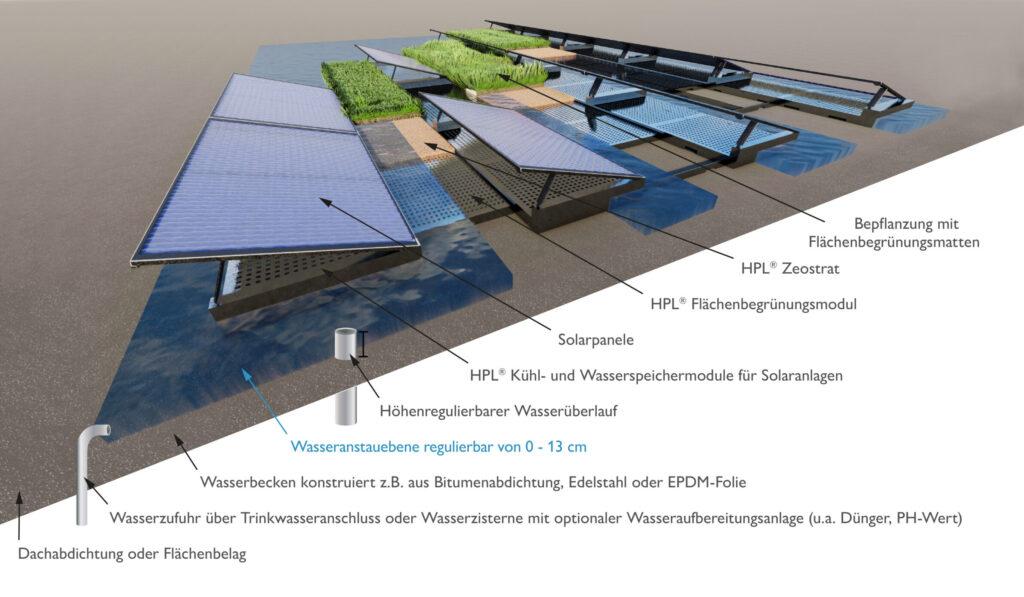

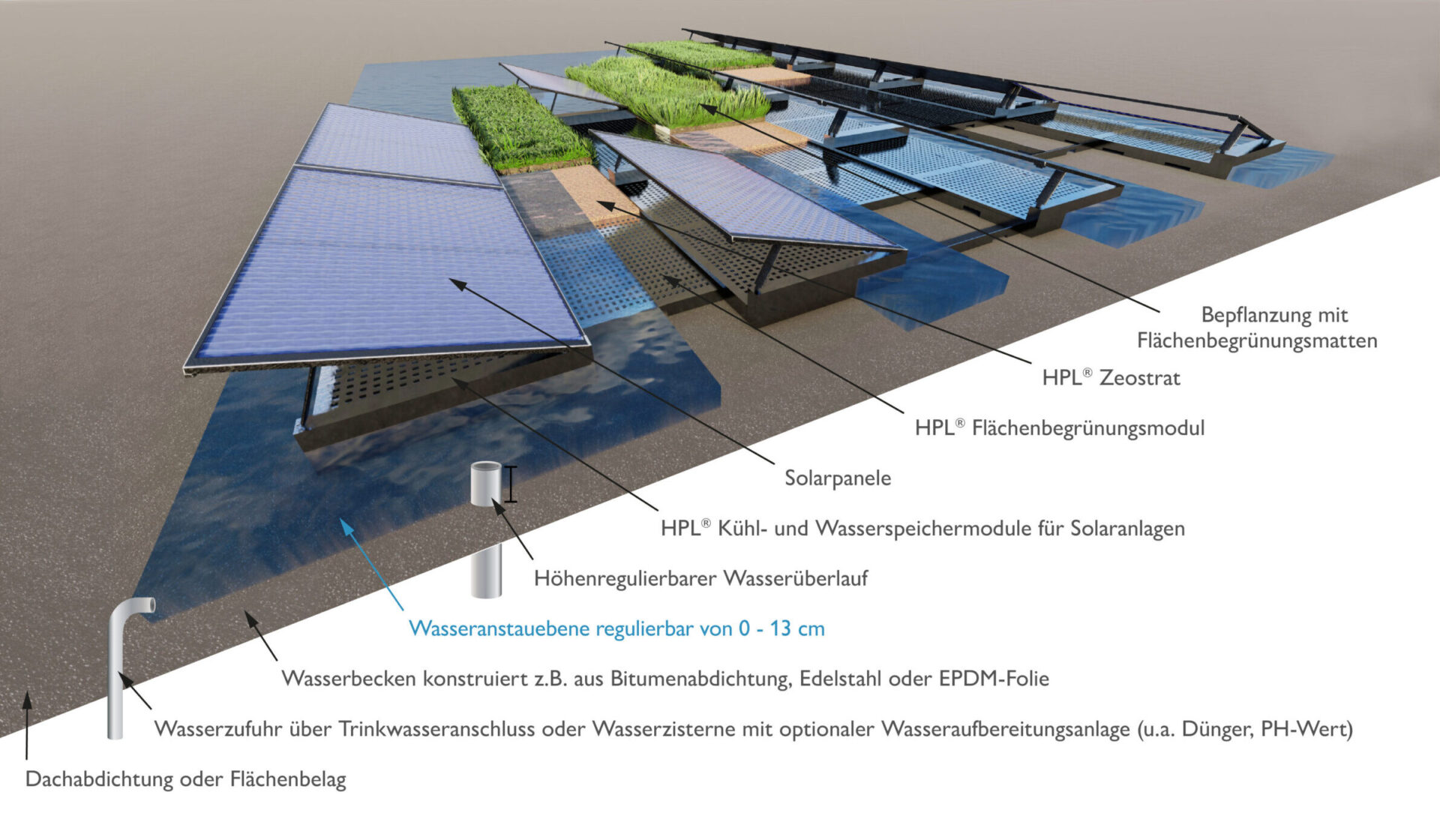

Flächenbegruenungssystem für Solaranlagen ohne Begrünungsbilder

Systemaufbau der extensive Begrünung mit HPL® Begrünungssystem mit Wasseranstau:



  • Wasseranstauhöhe im Becken mindestens 80 mm bis maximal 165 mm Höhe
  • Regulierbare Wasserspeicherhöhe wählbar: 50 mm oder 100 mm oder 135 mm
  • Aufbaudicke der Begrünung 100 mm bei einer extensiven Begrünung mit Begrünungsmatten, Rollrasen oder Moos Abflussbeiwert 0,3
  • Aufbaudicke der Begrünung 100 mm bis 300 mm bei einer extensiven Begrünung mit Stauden, Gräser, Bodendecker, Koniferen, etc. Abflussbeiwert 0,2



Installation einer Solaranlage oder Photovoltaikanlage mit dem HPL® Solar-Ständer System.

Hydro Profi Line® Solar-Aufstellsystem in Kombination mit dem Hydro Profi Line® Extensivbegrünungssystem

Solaranlage und extensive Begrünung im Hydro Profi Line® Extensivbegrünungssystem. Aufbaudicke der extensiven Begrünung von 10 cm bis 30 cm. Mittlerer Abflussbeiwert entsprechend der gewählten Begrünungsform: 0,2 oder 0,3

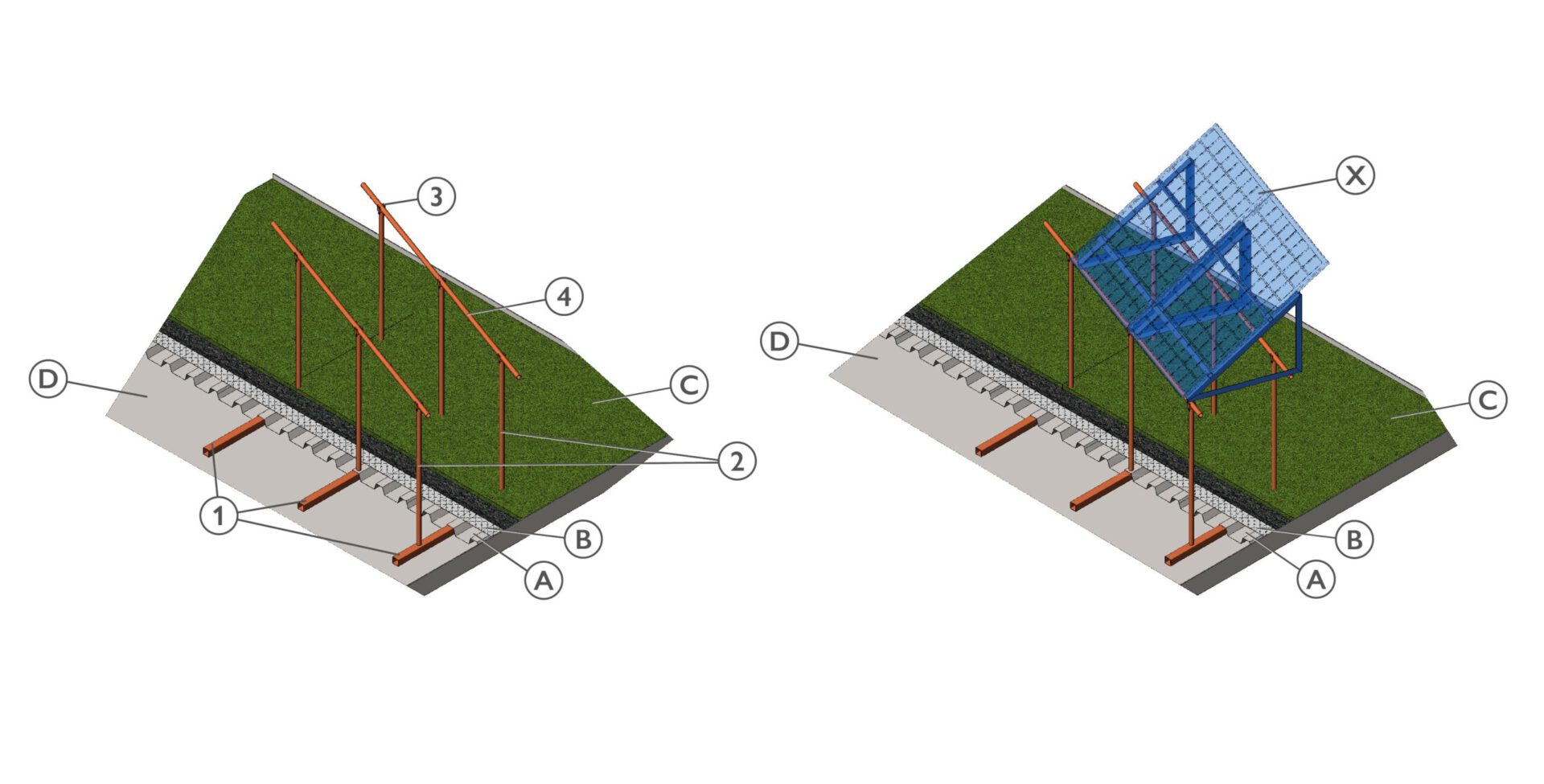

Grafik Webseite Solarpanel Draufsicht
Grafik Webseite Solarpanel Draufsicht

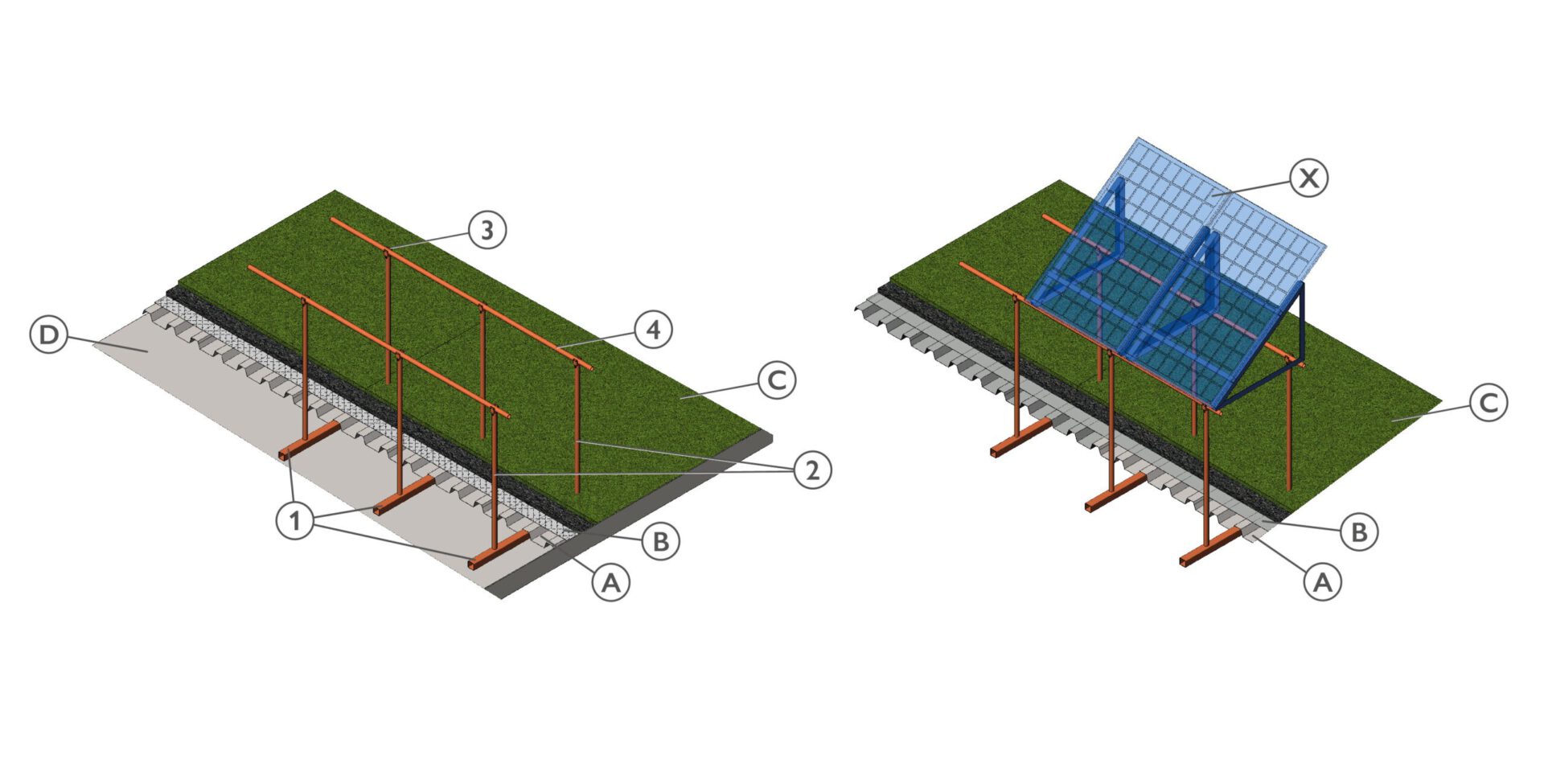

Systembausteine:



A – Hydro Profi Line® Wasseranstausystemplatte, Höhe abhängig von gewünschter Wasseranstauhöhe

B – Hydro Profi Line® Systemplatte 1,5 mm Stärke – feuerverzinktes Stahlblech

  • Formatgrößen: 1000mm x 2000 mm / 1250 mm x 2500 mm / 1500 mm x 3000 mm

C – Aufbau Begrünung – hier zu weiteren Informationen

D – Dachhaut / Dachabdichtung / Beckenabdichtung

1 – Hydro Profi Line® Solarständer Bodenleiste  / Länge bis 600 cm
Querschnittgröße passend zu Höhe Hydro Profi Line® Wasseranstausystemplatte

2 – Hydro Profi Line® Solarständer Höhenleiste / Länge bis 200 cm

3 – Hydro Profi Line® Solarständer Aufnahmegelenk zur Fixierung und Ausrichtung

4 – Hydro Profi Line® Solarständer Solarmontageleiste / Länge bis 800 cml

X – Solaranlage inklusive Befestigungsmaterial zur Montage auf die Solarmontageleiste (4)

Grafik Webseite Solarpanel Draufsicht
Grafik Webseite Solarpanel Draufsicht

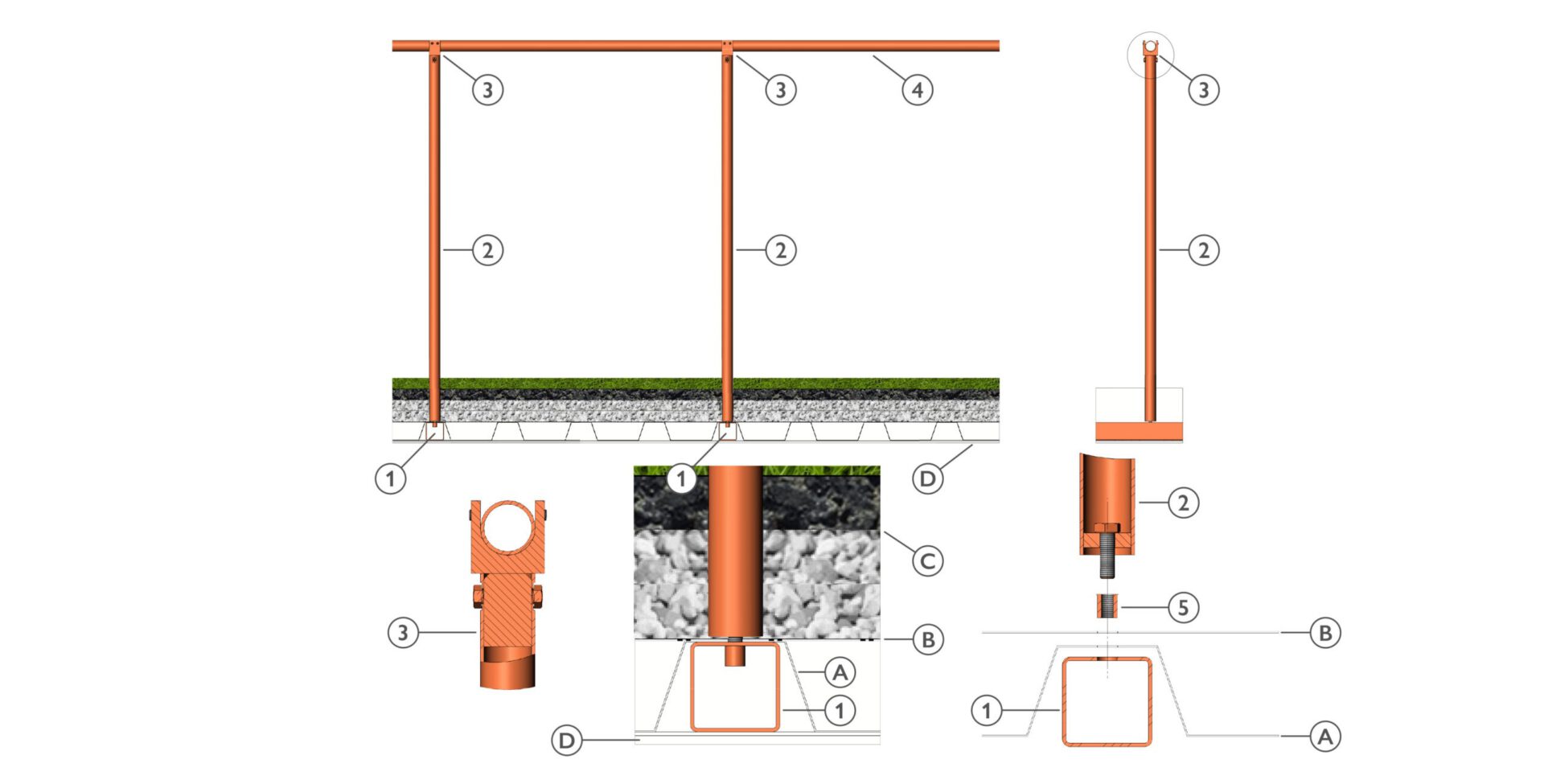

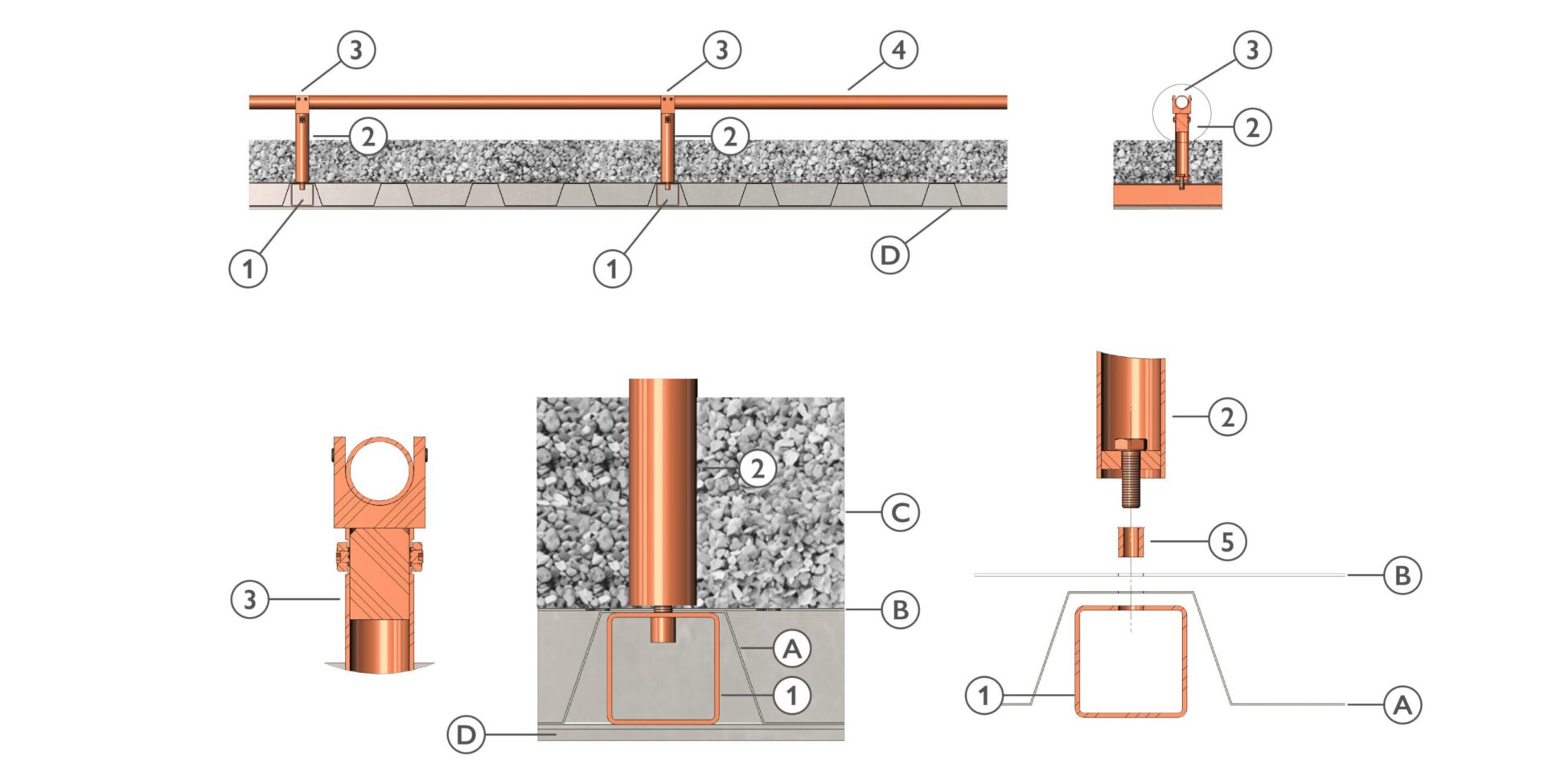

Hydro Profi Line® Solarständer – Bauteile:



A – Hydro Profi Line® Wasseranstausystemplatte, Höhe abhängig von gewünschter Wasseranstauhöhe

B – Hydro Profi Line® Systemplatte 1,5 mm Stärke – feuerverzinktes Stahlblech

  • Formatgrößen: 1000mm x 2000 mm / 1250 mm x 2500 mm / 1500 mm x 3000 mm

C – Aufbau Begrünung – hier zu weiteren Informationen

D – Dachhaut / Dachabdichtung / Beckenabdichtung

1 – Hydro Profi Line® Solarständer Bodenleiste  / Länge bis 600 cm

  • Querschnittgröße passend zu Höhe Hydro Profi Line® Wasseranstausystemplatte

2 – Hydro Profi Line® Solarständer Höhenleiste / Länge bis 200 cm

3 – Hydro Profi Line® Solarständer Aufnahmegelenk zur Fixierung und Ausrichtung

4 – Hydro Profi Line® Solarständer Solarmontageleiste / Länge bis 800 cm

5 – Hydro Profi Line® Solarständer Montageösen

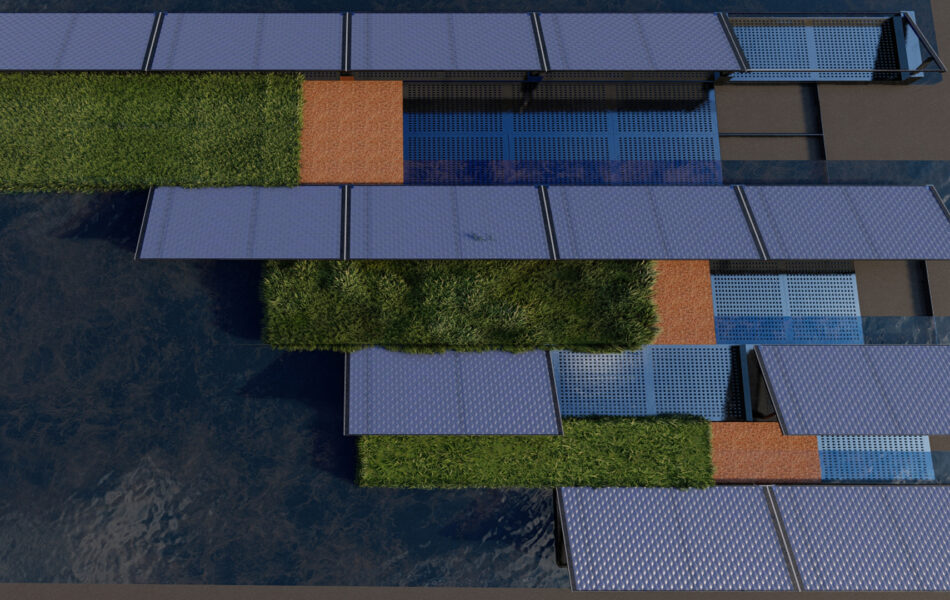

Hydro Profi Line Flächenbegrünungsmodul verlegt Draufsicht

Für eine extensive Dachbegrünung oder zur Begrünung von versiegelten, horizontalen Flächen sind die einzigartigen Hydro Profi Line® Extensivbegrünungssysteme die perfekte Lösung. Wir produzieren die Flächenbegrünungssysteme aus aluminiumverzinktem Stahlblech. Die Systeme sind formstabil, leichtgewichtig und nachhaltig. Sie schützen dauerhaft die Dachhaut, die Dachabdichtungen und die Bauwerksabdichtungen. Der Aufbau oder ein Austausch der Begrünungen erfolgt über den Hydro Profi Line® Systemplatten ohne Kontakt mit der Dachhaut. Hydro Profi Line® Extensivbegrünungssysteme. sowie die Hydro Profi Line® Solar-Aufstellsysteme können auch nach Jahren rückgebaut und für neue Begrünungsflächen wieder verwendet werden.



Wir unterstützen das Cradle to Cradle® Prinzip.

Icon Wasser

Wie bei allen anderen Hydro Profi Line® Begrünungssystemen reduziert sich durch die Verwendung von Hydro Profi Line® Extensivbegrünungssystemen mit Wasseranstau der Wasserverbrauch für die begrünten Flächen um bis zu 80% gegenüber Begrünungen in anderen Begrünungssystemen. Selbst Länder mit geringeren Niederschlagsmengen und Wasservorkommen können jetzt funktionell und wassersparend begrünt werden.



80% Wasserersparnis durch Wasseranstau
